Servizio di Rilievo 3D Laser Scanner per Serbatoi
Il rilievo geometrico dei serbatoi è un’attività fondamentale per garantire la conformità alle normative internazionali e la sicurezza degli impianti. Il nostro servizio utilizza tecnologia Laser Scanner 3D di ultima generazione per acquisire milioni di punti in modo rapido e preciso, creando un modello digitale ad alta fedeltà del serbatoio.
Come funziona

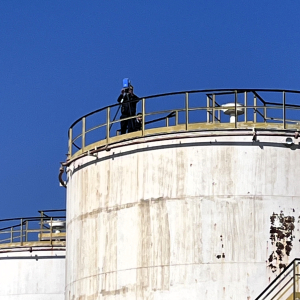

- Acquisizione dati: Il sistema Laser Scanner 3D rileva la superficie del serbatoio generando una nuvola di punti completa e dettagliata.

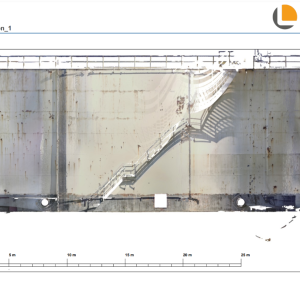

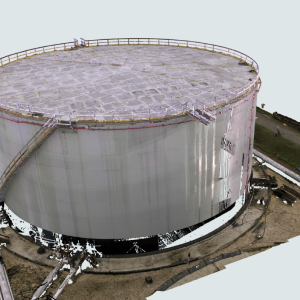

- Elaborazione: I dati vengono processati con software dedicati per ottenere modelli tridimensionali accurati.

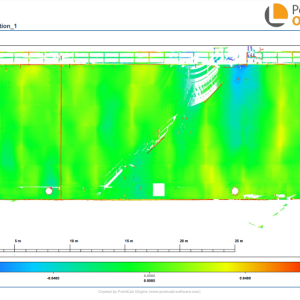

- Verifica geometrica: Confrontiamo le misure reali con le specifiche progettuali e normative API 650 e API 653, individuando eventuali deformazioni, ovalizzazioni o fuori tolleranza.
Conformità API 650/653
- Rilievo plano-altimetrico della porzione anulare del serbatoio
- Verifica della verticalità del mantello con misurazione dello scostamento in sommità e su ciascuna virola
- Controllo dell’ovalizzazione
- Rilievo della planarità del fondo
- Report tecnico certificato con tolleranze API e conclusioni
Questo approccio consente di pianificare interventi di manutenzione mirati, ridurre i rischi operativi e ottimizzare la vita utile del serbatoio.
Il Sistema
Italsabi è dotata di LASER SCANNER ZF 5024 ADVANCED che offre:
- portata fino a 150 metri
- 4 livelli di risoluzione e 2 modalità di qualità
- Scansioni ad alta risoluzione in soli 52 secondi.
