Deformazioni del mantello, ovalizzazioni progressive, cedimenti del fondo: le alterazioni geometriche dei serbatoi atmosferici possono compromettere l’integrità strutturale dell’impianto e determinare condizioni di esercizio non conformi agli standard di sicurezza. Le verifiche previste dalle normative API 650 e API 653 richiedono metodologie di misurazione in grado di rilevare scostamenti anche millimetrici su strutture di grandi dimensioni e di documentare con precisione lo stato effettivo della geometria rispetto alle specifiche progettuali.

Per rispondere a questa esigenza, Italsabi ha integrato tra i servizi di controllo non distruttivo il rilievo laser scanner 3D: una tecnologia di nuova generazione che garantisce acquisizioni geometriche di elevata precisione con tempi di esecuzione ridotti.

La tecnologia laser scanner 3D

Il rilievo con laser scanner 3D si basa sull’acquisizione digitale della geometria tridimensionale del serbatoio attraverso la generazione di nuvole di punti. Un fascio laser scansiona la superficie del recipiente registrando milioni di coordinate spaziali in pochi minuti, per poi creare una rappresentazione fedele e ad alta risoluzione della struttura reale.

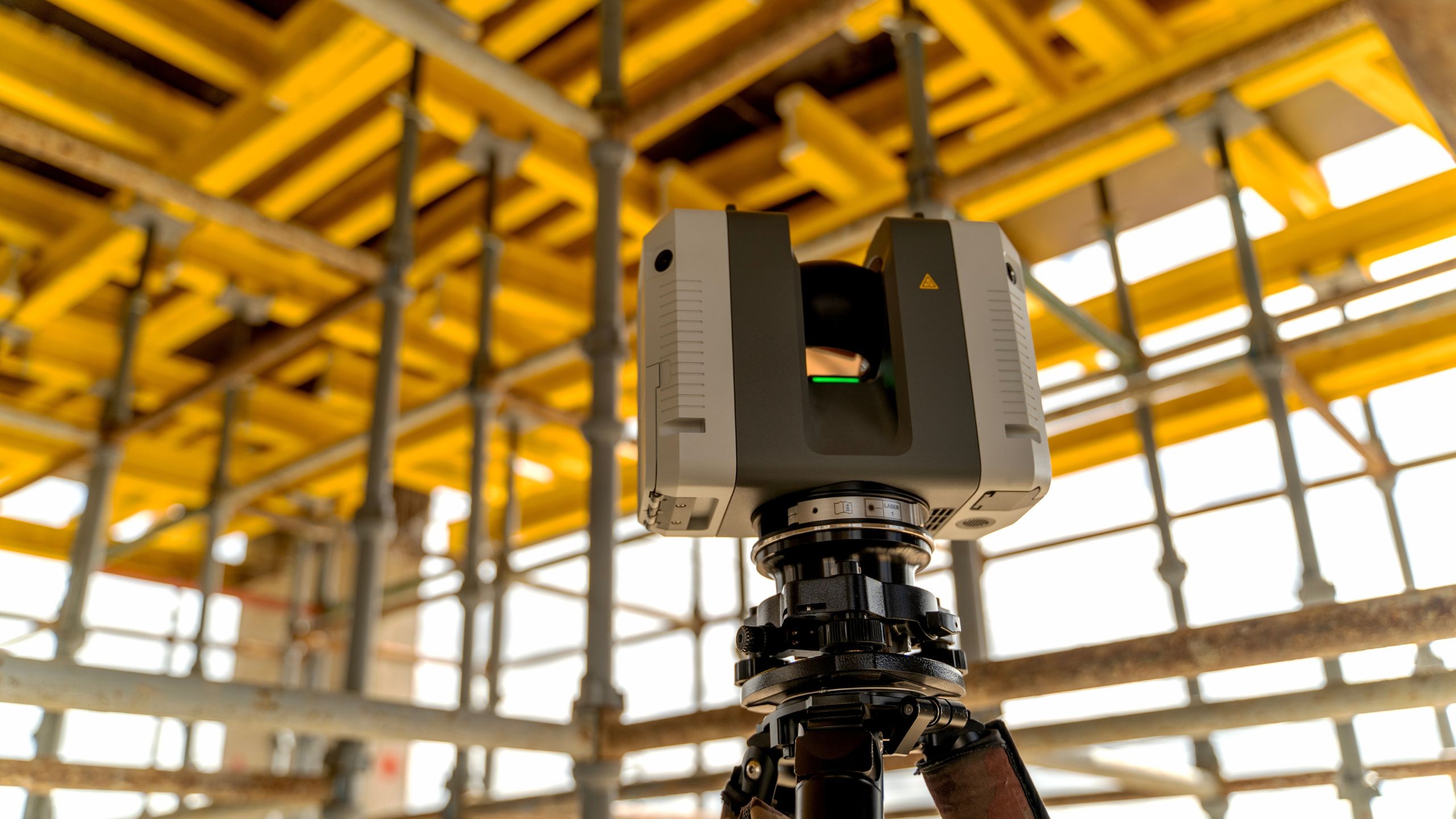

Il sistema ZF 5024 ADVANCED, di cui sono dotati i nostri professionisti, offre:

• portata fino a 150 metri, che consente di operare efficacemente anche su serbatoi di grandi dimensioni;
• 4 livelli di risoluzione e 2 modalità di qualità per adattare la misurazione alle specifiche esigenze del controllo;
• letture metriche completate in soli 52 secondi per garantire rapidità di esecuzione senza compromettere l’accuratezza dei dati.

Il processo di elaborazione trasforma i dati acquisiti in un modello digitale tridimensionale attraverso software dedicati. Le informazioni vengono poi analizzate per confrontare le misure reali con le specifiche progettuali e le tolleranze normative, così da individuare eventuali scostamenti, deformazioni o anomalie geometriche. Un archivio dei rilievi permette di monitorare l’evoluzione delle deformazioni e programmare gli interventi manutentivi con maggiore anticipo.

Le nuvole di punti generate, in aggiunta, possono essere usate anche successivamente per verificare misurazioni e distanze che, in un primo momento, non erano previste dal lavoro - come la dimensione di una capriata del tetto, la lunghezza del monaco e così via.

Conformità alle normative API 650 e API 653

Le normative API (American Petroleum Institute) definiscono gli standard di riferimento per la progettazione, costruzione e ispezione dei serbatoi atmosferici utilizzati nelle industrie petrolifera, chimica e di processo. In particolare:

• API 650 stabilisce i requisiti per la costruzione di cisterne saldate in acciaio per lo stoccaggio di liquidi;
• API 653 definisce le procedure di ispezione, riparazione, alterazione e ricostruzione di strutture esistenti.

Il rilievo laser scanner 3D consente di appurare con precisione i parametri geometrici richiesti da tali normative. L’acquisizione completa della geometria dell’anello di base permette il rilievo plano-altimetrico della porzione anulare del serbatoio, fondamentale per valutare l’uniformità dell’appoggio e identificare eventuali cedimenti differenziali. La verifica della verticalità del mantello, con misurazione degli scostamenti sia in sommità sia su ciascuna sezione (virola), consente di rilevare eventuali deformazioni dovute a sollecitazioni meccaniche, termiche o a cedimenti del terreno.

Il controllo dell’ovalizzazione verifica la deformazione del profilo circolare del serbatoio, che può essere causata da sovrapressioni interne, difetti di costruzione o smottamenti non uniformi e può compromettere l’equilibrio della struttura. Completano il quadro delle verifiche il rilevamento delle deformazioni del fondo, che possono indicare cedimenti localizzati, corrosione avanzata o problemi di fondazione.

Report di controllo per serbatoi a norma

A conclusione del controllo viene emesso un report tecnico certificato che documenta tutte le misurazioni effettuate, confronta i valori rilevati con le tolleranze ammissibili indicate dalle normative API e fornisce conclusioni tecniche sullo stato di conformità del serbatoio. Questo documento costituisce un elemento essenziale per la documentazione tecnica dell’impianto e per la pianificazione degli interventi di manutenzione.

È importante sottolineare che l’esecuzione del rilievo richiede specifiche condizioni operative. La durata del lavoro dipende dallo sgombero dell’area da impalcature, ponteggi o lavorazioni in corso. Nel caso di cisterne coibentate, le misurazioni vengono eseguite dall’interno del recipiente previa bonifica dell’ambiente confinato e garantendo la sicurezza del personale.

Le applicazioni del servizio di rilievo 3D

Il rilievo laser scanner 3D trova applicazione in diverse fasi del ciclo di vita dei serbatoi atmosferici. Le normative API 653 richiedono verifiche periodiche di conformità per accertare che il recipiente mantenga i requisiti strutturali nel tempo; il rilievo tridimensionale fornisce la documentazione tecnica necessaria per dimostrarne lo stato a norma. Al termine della costruzione o di importanti interventi di riparazione, i controlli permettono di certificare le metrature finali corrispondano alle specifiche di progetto.

I serbatoi soggetti a condizioni operative gravose vanno monitorati con regolarità e, tramite il confronto delle configurazioni tridimensionali, si ha contezza delle deformazioni progressive, seguendo così l’evoluzione delle alterazioni geometriche nel tempo.

Il servizio si integra efficacemente con altri controlli non distruttivi offerti da Italsabi, come il metodo Floormap per l’ispezione del fondo mediante tecnologia Magnetic Flux Leakage (MFL).

L’eccellenza di Italsabi nei rilievi geometrici

Svolgiamo rilievi con tecnologia laser scanner 3D su tutto il territorio nazionale, garantendo un approccio integrato sull’intero processo: dall’esecuzione del rilievo sul campo fino all’elaborazione dei dati e alla redazione del report tecnico finale.

In caso non siano reperibili i disegni tecnici originali o le specifiche di progetto, Italsabi offre supporto specializzato attraverso le competenze dei propri ingegneri iscritti all’albo. Così, possiamo fornire relazioni tecniche complete sulla conformità del serbatoio anche in assenza di documentazione completa, valutando la struttura sulla base delle leggi vigenti e delle best practices del settore.

Il rilievo laser scanner 3D è uno strumento avanzato per la gestione dei serbatoi atmosferici, che offre simultaneamente misurazioni precise, rapide e verifica di conformità alle normative API 650 e API 653. L’acquisizione digitale della geometria fornisce dati oggettivi per la valutazione dello stato di conservazione e per la pianificazione mirata degli interventi manutentivi, consentendo un approccio predittivo che ottimizza i costi e previene problematiche di sicurezza.

Contattaci per avere maggiori informazioni sui servizi di controlli non distruttivi e per valutare le soluzioni più appropriate alle specifiche esigenze del tuo impianto.
